1、项目概况

捷普电子（广州）有限公司是一家外资企业，主要从事计算机、通信和其他电子设备的生产与销售，车间SMT生产线在焊接工序、喷油及点胶工序、托盘及压块清洗工序生产工序中产生一定量的VOCs有机废气。废气中的主要污染成分包括以下两类：

Ø 焊接烟尘：焊接烟尘是一种直径很小的颗粒物，主要来源于回流焊、波峰焊、手工焊工序，所用的焊接原料为各类焊料、焊锡线、焊锡丝等。经核实，项目焊接烟尘产生量约为焊接原料用量的10%，主要污染成分为锡及其化合物等。

Ø VOCs：该项目VOCs物质主要来源于两部分：（1）焊接烟尘废气中的VOCs物质:主要来源于助焊剂、锡膏、焊料、异丙醇、清洗剂（焊接设备及线路板清洁、保养）等；（2）喷油及点胶工序所使用的VOCs物质：主要来源于各类防潮胶、瞬干胶、稀释剂、胶粘剂等挥发性原料。

2、工程项目设计目标

焊锡有机废气处理前的VOCs浓度≤100mg/m3，通过对污染废气实施有效的环保治理措施，可以使排放到大气中的污染物量得到有效控制,处理效率长期稳定在80%以上。

3、处理系统说明

为解决焊锡有机废气的处理，针对电子行业有机废气成分以及性质，我司自行设计研发的以“多相催化氧化工艺”为核心的处理系统，VOCs处理效率≥80%，确保废气排放满足相关国家以及地方的环保要求。处理系统包括如下几部分：

Ø 干式过滤器；

Ø 多相催化氧化装置（包括自由基发生器、循环水泵）；

Ø 蜂窝活性炭吸附装置。

流程说明：

Ø 首先利用预处理过滤器过滤去除废气中含有的粉尘颗粒；

Ø 将自由基发生器产生的活性氧自由基与过滤后的废气进行混合，利用活性氧自由基对VOC有机物及恶臭物质的氧化作用，去除废气中VOCs有机污染物以及恶臭物质，由于活性氧自由基不断产生，因此氧化塔对VOC有机物及恶臭物质的去除效率是稳定持续的，处理后的废气进入后续活性炭吸附净化器；

Ø 利用活性炭的吸附作用，吸附没有与自由基发生反应的少量VOCs有机污染物以及恶臭物质，确保废气排放满足要求。由于自由基已经氧化处理掉约50%的VOCs有机污染物以及恶臭物质，因此可以大大延长后续活性炭的使用周期，减少了废气活性炭的产生量，并可以稳定废气处理效果。

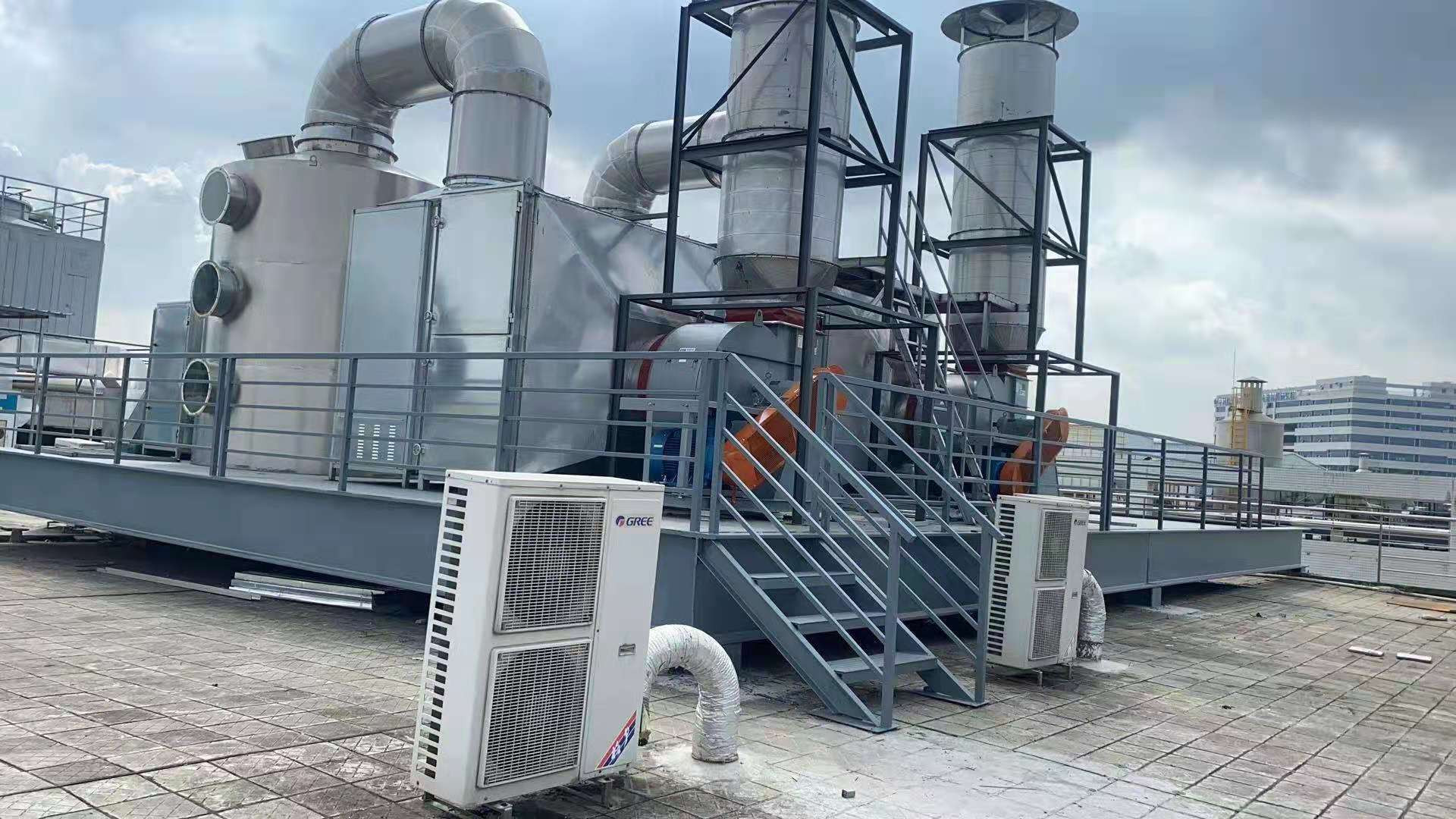

4、现场图片
