水喷淋塔是目前废气处理的常用净化设备之一，喷淋塔内设有喷淋系统及多面空心填料进行废气中污染物的净化，具有系统阻力小、气液接触充分、操作方便、运行安全等优点。

废气通过后面引风机的动力进入喷淋塔，在水喷淋洗涤塔的上端喷头喷出水雾状吸收液均匀分布在填料上，废气与吸收液在填料表面上充分接触，由于填料的机械强度大、耐腐蚀、空隙率高和比表面积大的特点，废气与吸收液在填料表面有较多的接触面积和接触时间，从而过滤废气中固体及胶状物质，同时可冷却废气。预处理后的废气会饱含水份，经过塔顶的除雾装置去除水份后进行后续处理。吸收液可循环使用，需定期清理水槽中杂质即可。

图：喷淋塔结构示意图

水喷淋塔一般为圆形塔体，由贮液箱、水泵、填料层、喷淋段、进风段、布气层、支撑层、脱水填料层、出风段和排水系统等组成。其中各部分的作用如下：

1) 贮液箱——确保喷淋液循环使用，在该系统上加液管，并在吸液管上加有滤液装置。

2) 水  泵——确保喷淋液循环工作的动力设备。

3) 填料层——为了扩大废气与循环液接触面积，并能使废气与液体均匀充分接触。

4) 喷淋段——在净化塔的内部安装的喷淋系统，在喷淋管道上安装了雾化喷头，能保证废气与循环液接触效果。

5) 进风段——根据处理风量的大小设计进风段，合理的设计可以减小风阻，降低能耗。

6) 支撑层——主要是脱水填料层的支撑架，同时也起到设备的加强加固等作用。

7) 除雾层——是处理设备的核心组成部分，起以分离气液的作用。

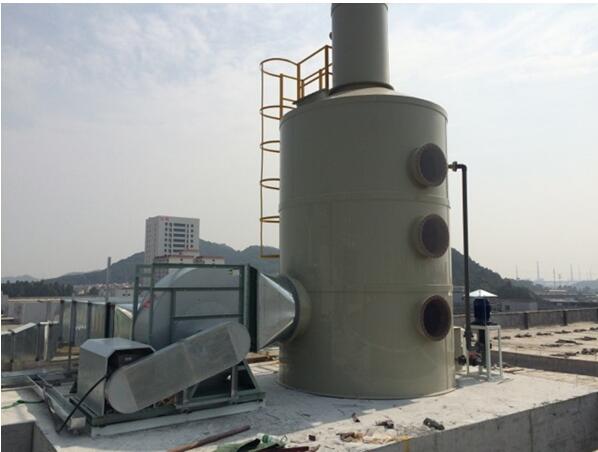

PP/不锈钢喷淋塔外形图

一.喷淋塔（SJ-PLT）应用范围

可以应用于化工、印刷、电子、表面处理、橡胶轮胎、烟草、香精香料等行业VOCs恶臭有机废气的的预处理设备，去除废气中的粉尘颗粒，并同时对部分水溶性有机物进行吸收处理；

二.型号规格

说明：以上设备的具体参数可能会有变化，请以具体报价说明为准。

三.系统维护说明

1)   设备无需特别的预处理措施，对粉尘的耐受性较高，结构简单，维护简单，对操作管理人员的技术要求不高；

2)   喷淋塔内部填料会粘附粉尘颗粒，清洗周期一般一年一次，使用3—5年时间的时候，看填料损坏情况决定是否更换。

3)   喷淋塔配套循环水泵不能空转，需要定期检查电机电流。每年定期对水泵做一次保养，发现配件损坏需要及时更换。

4)   定期检查循环水中的颗粒物含量，建议每个月排水一次，每年在对填料清洗的过程中对循环水箱内壁也进行清洗，防止泥渣沉积。

5)   更换后的喷淋废水的处理途径：（1）进入厂区内已有的污水处理站进行处理；（2）委托第三方收集外运处理；（3）选择配套的循环水处理系统处理，在达到排放标准的要求后排入污水管网（需要向当地环保部门备案）；
